Tecno box 1

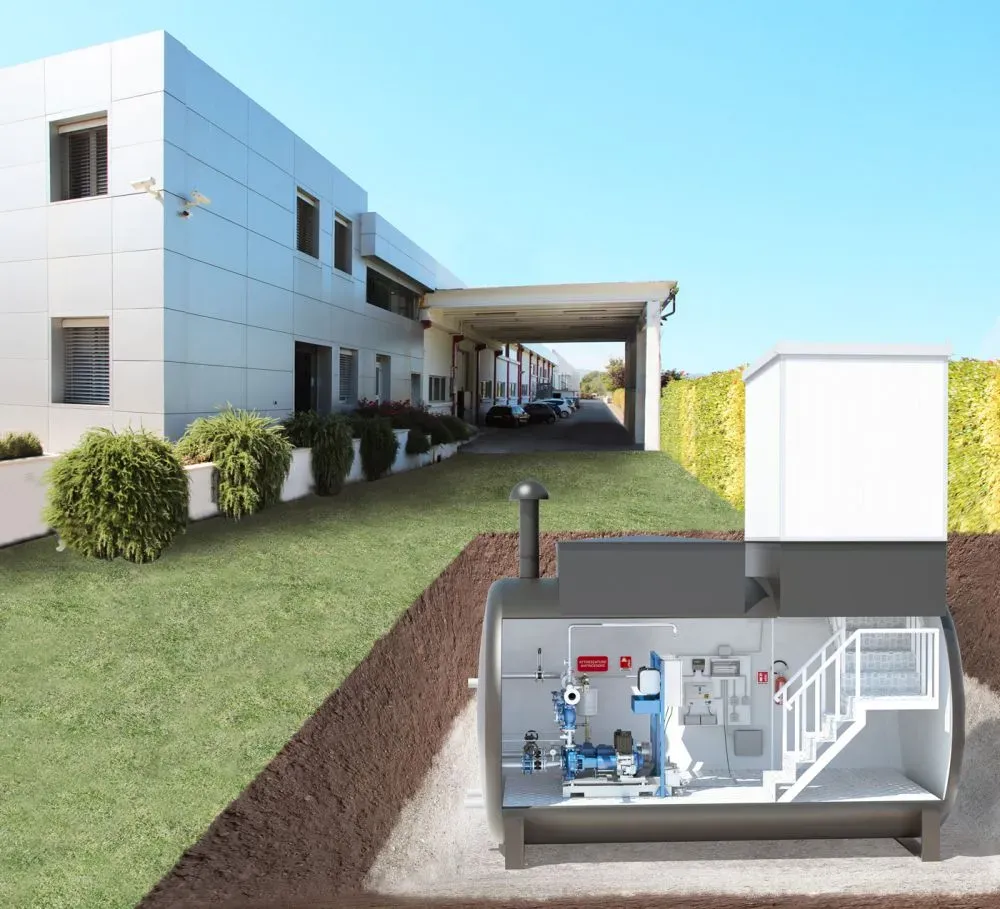

Locale tecnico da interro per gruppi antincendio a norme UNI 11292 e UNI EN 12845 realizzata in acciaio

CARATTERISTICHE GENERALI

Locale interamente realizzato in acciaio (S235JR) di diametro 3000 mm con uno spessore del fasciame di 50/10 mm protetto esternamente da uno spesso strato di vernice bituminosa.
Il locale viene fornito completo di selle antirotolamento e di golfari di ancoraggio per consentire il rapido posizionamento in cantiere ed evitare movimenti di rotazione del locale tecnico.
A questo locale tecnico possono essere collegate riserve idriche in acciao e in calcestruzzo armato vibrato sia fuori terra che interrate, di diverse portate.

DESCRIZIONE DEL LOCALE ESTERNO DI ACCESSO

Dimensioni: larghezza 1500 mm, lunghezza 1800 mm, altezza 2100 mm rispetto al piano di calpestio.
Il locale di accesso è interamente realizzato con panelli prefabbricati aventi spessore di 80 mm EI 60, composti da due supporti esterni in lamiera. Questi hanno un isolamento interno in lana minerale a fibre orientate consente una resistenza al fuoco di classe EI 60 come da normativa UNI 11292. Si allega certificazione.
Il locale è fornito di porta di accesso a una anta avente dimensioni di 800 x 2000 mm e di una scala a doppia rampa con pedata e alzata di 220 mm e larghezza 800 mm come chiesto dal punto 4.2.2 della norma UNI 11292 per poter scendere al vano pompe.

DESCRIZIONE DEL LOCALE TECNICO

Dimensioni: lunghezza 4750 mm, diametro 3000 mm.
Il locale tecnico viene trattato internamente con apposita vernice intumescente per garantire i requisiti di resistenza al fuoco R60 (punto 10.3.1 norma UNI EN 12845) oltre a quelli di reazione al fuoco (classe A1. punto 5.1 norma UNI 11292) Su richiesta è possibile fornire CERT-REI rilasciato da professionista abilitato per certificare la resistenza del locale (R60). Sul fondo è presente una lamiera bugnata antiscivolo con idonei rinforzi per l’installazione del gruppo antincendio posizionato ad una quota di circa 600 mm dal fondo del serbatoio.
Sulla parte superiore del locale è presente un boccaporto delle dimensioni di 1200 x 2200 x 400 mm con manicotti passacavi per l’alimentazione elettrica e una condotta di ventilazione naturale avente un diametro di mm 400.

EQUIPAGGIAMENTO DI SERIE DEL LOCALE TECNICO SECONDO NORMA UNI 11292

– gruppo antincendio a norme UNI EN 12845
– misuratore di portata
– impianto idraulico
– impianto elettrico
– quadro elettrico per controllo e comando di tutto l’impianto interno
– due elettropompe di drenaggio collegate con tubazione esterna
– sistema di controllo delle pompe di drenaggio con allarme antiallagamento e auto alimentazione per circa 30 minuti (UPS) in mancanza di energia elettrica
– termo convettore elettrico
– estintore (classe 34A144BC o 113 BC)
– ventilatore di estrazione aria solo in presenza di motopompe
– illuminazione generale di emergenza 200 lux
– impianto sprinkler
